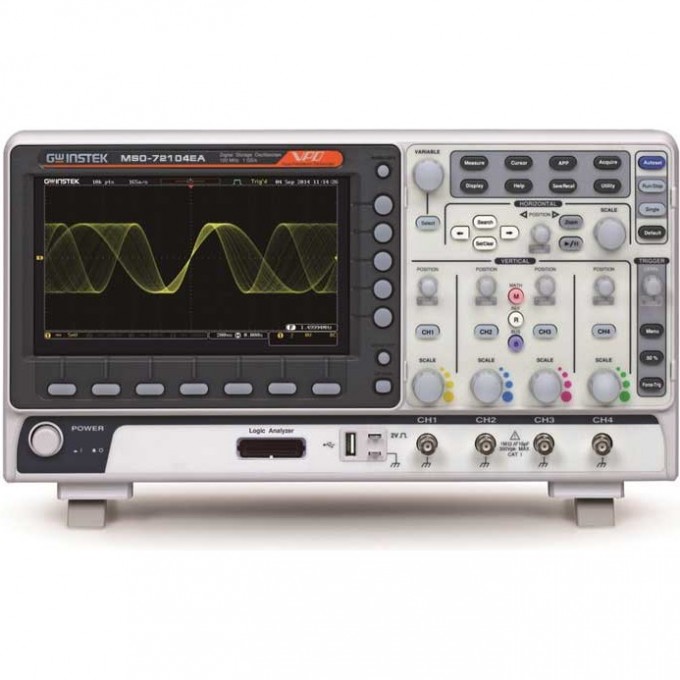

Осциллограф цифровой двухканальный GW INSTEK 100 МГц 1 ГГц MSO-72102EA

Цифровой запоминающий осциллограф GW Instek MSO-72102EA предназначен для анализа электрических сигналов. Устройство оснащено двумя аналоговыми каналами с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Объем памяти составляет 10 МБ, что позволяет записывать длительные сигналы. Осциллограф внесен в Госреестр средств измерений под номером 68026-17 со сроком действия до 17.07.2027 г.

Прибор поддерживает технологию VPO для визуализации аналогового осциллографа с частотой обновления 120 000 осц./с. Встроенный генератор сигналов произвольной формы имеет два канала с частотой до 25 МГц, 13 форм сигналов, ЦАП 14 бит и дискретизацию 200 МГц. Предусмотрен режим «Поисковая машина» для обнаружения событий по заданным условиям и функция частотного анализа (БПФ) на участке 1 МБ.

Осциллограф MSO-72102EA оснащен логическим анализатором с 16 логическими каналами, поддерживающим синхронизацию и декодирование сигналов I2C, SPI, UART (RS232/422/485), CAN/LIN. Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой позволяет адаптировать прибор под различные измерительные задачи. Устройство также функционирует как регистратор данных с возможностью записи до 1000 часов (32 МБ, минимальный интервал выборки 0,5 с).

Интерфейсы USB и LAN обеспечивают удобство подключения к внешним устройствам и сетям. Дисплей TFT с диагональю 20 см и разрешением 800х480 пикселей обеспечивает четкое отображение осциллограмм. В комплект поставки входят осциллограф, шнур питания, инструкция по эксплуатации, инструкция по программированию на CD, два пассивных пробника, логический пробник GTL-16E, два BNC-BNC кабеля GTL-110 и комплект микрозажимов GCP-201 (25 шт.).

• Встроенный генератор сигналов произвольной формы: 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Технология VPO визуализации аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Логический анализатор, синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/LIN);
• Регистратор данных до 1000 ч (32 МБ, мин. интервал выборки 0,5 с).
