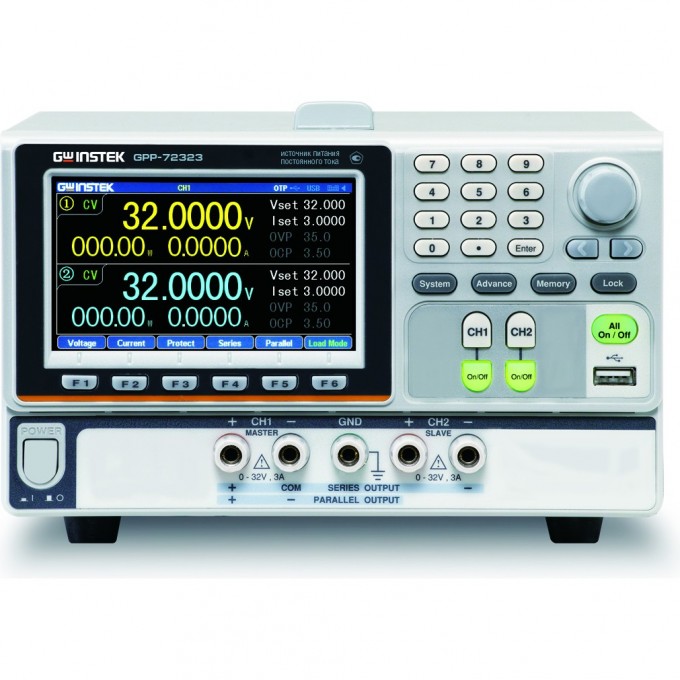

Источник питания постоянного тока GW INSTEK двухканальный 32В/3А GPP-72323

Источник питания постоянного тока GW Instek GPP-72323 является двухканальным прибором серии GPP-7xxxx, предназначенным для формирования последовательности выходного напряжения. Устройство позволяет выдавать профили специальной формы с максимальным количеством шагов до 2048, что обеспечивает редактирование кривой мощности и задание чередования режимов стабилизации напряжения (CV) или постоянного тока (CC) в нагрузке. Это позволяет моделировать динамическую нагрузку и быстро формировать последовательности выходной электрической мощности в ходе испытаний.

Для упрощения настройки и редактирования, серия GPP-7xxxx включает 8 предустановленных шаблонов формы сигнала, таких как синусоидальная форма, импульс, пила, дискретное нарастание вверх/вниз/верх+вниз, а также экспоненциальное нарастание или спад. Каналы Кан1 и Кан2 разработаны с возможностью выполнения функции нагрузки (режим отбора мощности). Это позволяет одному каналу выдавать напряжение питания, а другому работать как потребителю электрической мощности, эмулируя процессы заряда и разряда аккумулятора при тестировании изделий с батарейным питанием.

Прибор оснащен большим цветным ЖК-дисплеем (TFT, диагональ 11 см) и обеспечивает разрешение установки 1 мВ/0,1 мА и считывания 0,1 мВ/0,1 мА. Низкий уровень пульсаций составляет ≤350 мкВскз/≤2 мАскз. Время установления выходного напряжения регулируемых каналов не превышает 50 мкс при независимом включении. Источник питания поддерживает аппаратную реализацию защиты OVP/OCP/OTP, а также имеет функцию поглощения мощности с режимами CC, CV, CR.

Дополнительные возможности включают трекинг каналов (последовательно/параллельно) без внешней коммутации, регулируемую задержку, мониторинг каналов и регистратор выходных параметров. Мультизонный экран «3 в 1» отображает установленное значение, измеренное значение на выходе и форму сигнала. Внутренняя память позволяет сохранять до 10 настроек в каждом из режимов. Стандартные интерфейсы включают RS-232, USB и Ext I/O, с опциональными LAN и GPIB+LAN (заводская установка).

• 2 канала;
• Большой цветной ЖК-дисплей (TFT, диагональ 11 см);
• Разрешение: установка – 1 мВ/ 0,1 мА; считывание – 0,1 мВ / 0,1 мА;
• Низкий уровень пульсаций: ≤350 мкВскз/ ≤2 мАскз;
• Время установления выходного напряжения регулируемых каналов: ≤50 мкс (независимое включение);
• Функция поглощения мощности с режимами CC, CV, CR;
• Трекинг каналов (последовательно/ параллельно) без использования внешней коммутации выходов;
• Аппаратная реализация защиты OVP/ OCP/ OTP;
• Регулируемая задержка/ мониторинг каналов/ регистратор выходных параметров;
• Мультизонный экран «3 в 1»: установленное значение/ измеренное значение на выходе/форма сигнала;
• Режим выдачи последовательности Uвых, встроенные формы выходного напряжения (8 типов);
• Функция регистратора параметров на выходе (напряжение/ ток - минимальная выборка 1 изм/с);
• Внутренняя память (по 10 настроек в каждом из режимов);
• Низкий уровень шума, интеллектуальная система охлаждения;
• Интерфейсы: стандартно: RS-232, USB, Ext I/O (опция: LAN, GPIB+LAN – заводская установка).
