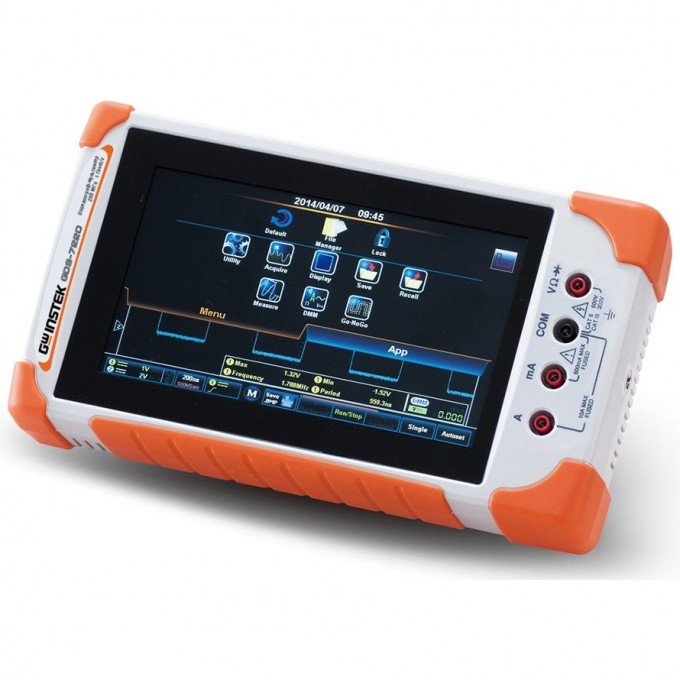

Осциллограф-мультиметр портативный GW INSTEK двухканальный 70 МГц GDS-7207

Артикул: GDS-7207

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенности -

МультиметрыПортативные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

Интерфейс -

USB

Режимы работы -

Основной, задержанный, ZOOM окна, самописец, X-Y

Напряжение питания -

Адаптер: 100-240 В, 48-63 Гц; Батарея: Li-pol, 7,4 В, 6100 мА/ч

Тип осциллографа -

Осциллограф-мультиметр

Число каналов -

Максимальная частота дискретизации -

1 ГГц

Максимальный объем памяти -

1 МБ

АЦП (бит) -

Сопротивление входа -

1 МОм

Дисплей -

TFT, 17,8 см, 480х800, Сенсорный

Объем памяти -

1 МБ

Разрешение АЦП -

8 бит

Масса (кг) -

1,5

Масса -

1.5 кг

Опции -

GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)

Габариты -

240.2 × 136 × 59.7 мм

Характеристики -

Параметры

Канал вертикального отклонения -

Число вх. каналов

Коэф. отклонения (Коткл.) -

2 мВ/дел…10 В/дел (с шагом 1-2-5)

Погрешность установки Коткл -

± 3 %

Время нарастания -

≤ 5 нс

Входной импеданс -

1 МОм

Макс. входное напряжение -

300 Вскз, Кат II

Канал горизонтального отклонения -

Коэф. развертки (Кразв.)

Погрешность установки Кразв -

± 0.002 %

Синхронизация -

Источники синхросигнала

Режимы запуска развертки -

Автоколебательный, ждущий, однократный

Коэффициент отклонения -

2 мВ/дел…10 В/дел

Частотомер -

6 разрядов

Погрешность измерения -

DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр) AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц

Общие данные -

Дисплей

Коэффициент развертки -

10 нс…100 с/дел

Полоса пропускания (-3 дБ) -

0…70 МГц

Связь по входу -

Открытый, закрытый, “земля”

Математика -

Сложение, вычитание, умножение, деление, БПФ, инверсия

Связь входа синхронизации -

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации -

0…25 МГц: 0,5 дел или 5 мВ; 25…70 МГц: 1,5 дел или 15 мВ

Аналого-цифровое преобразование -

Разрешение по вертикали

Пиковый детектор -

10 нс

Курсорные измерения -

Функции

Автоматические измерения -

Функции по вертикали

Функции по горизонтали -

Частота; период; время нарастания и спада; +/- длит. импульса, +/- скважность

Автоустановка -

В/дел, с/дел, параметры синхросигнала

Режим X-Y -

Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц

Встроенный flash диск -

120 МБ

Максимальное входное напряжение -

300 Вскз, Кат II

Разрешение по вертикали -

8 бит

Измерение задержки -

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза

Огранич. полосы пропуск -

20 МГц

Постоянное смещение -

2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; 1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В

Тип синхронизации -

По фронту, ТВ-синхронизация, по длительности импульса

Макс. частота дискретизации -

1 ГГц

Интерполяция -

SinX/x

Регистратор -

30000 осциллограмм

Разрешение -

6 разрядов

ПО -

OpenWave 200

Разрешение индикатора -

Максимальная индикация

Постоянное и переменное (СКЗ) напряжение -

Пределы измерения напряжений

Вх. сопротивление -

10 МОм

Погрешность -

DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц

Постоянный и переменный (СКЗ) ток -

Предел измерений тока

Сопротивление -

Предел измерений

Диапазон измерений -

50 Ом … 5 МОм

Температура (GDS-73xx)) -

Диапазон

Термопары -

B, E, J, K, N, R, S, T

Прозвон цепи -

Порог срабатывания

Индикация -

Непрерывный зв. сигнал

ИСПЫТАНИЕ P-N -

Напряжение теста

Время работы от батареи -

4.1 ч

Время заряда батареи -

2 ч (75%)

Диапазон измерения сопротивления -

50 Ом … 5 МОм

Функции автоматических измерений -

По вертикали, по горизонтали, измерение задержки

Функции математики -

Сложение, вычитание, умножение, деление, БПФ, инверсия

Погрешность измерения напряжения DC -

± (0.05 % + 5 емр)

Погрешность измерения напряжения AC -

± (1.5 % + 15 емр) при 50 Гц – 1 кГц

Погрешность измерения тока DC -

± (0.1 % + 5 емр) для 50/500 мА, ± (0.5 % + 1 емр) для 10 А

Погрешность измерения тока AC -

± (1.5 % + 15 емр) для 50/500 мА, ± (3 % + 15 емр) для 10 А при 50 Гц – 1 кГц

Частота дискретизации -

1 ГГц

Полоса пропускания -

70 МГц

ОПИСАНИЕ

Портативный осциллограф-мультиметр GW Instek GDS-7207 представляет собой двухканальный цифровой прибор с полосой пропускания 70 МГц и максимальной частотой дискретизации 1 ГГц. Устройство оснащено цветным сенсорным TFT дисплеем диагональю 17,8 см с разрешением 480х800 пикселей. Прибор предназначен для проведения измерений в полевых условиях и в лабораториях.

Осциллограф обладает объемом памяти 1 МБ и разрешением АЦП 8 бит. Входной импеданс составляет 1 МОм, а максимальное входное напряжение – 300 Вскз. Прибор поддерживает различные режимы синхронизации, включая по фронту, ТВ-синхронизацию и по длительности импульса. Дополнительно реализованы автоматические и курсорные измерения, а также математические функции, включая БПФ.

Встроенный мультиметр позволяет измерять напряжение (постоянное и переменное), ток (постоянный и переменный), сопротивление, а также выполнять прозвонку цепи и проверку диодов. Функция TrendPlot обеспечивает регистрацию до 400 измерений с длительностью от 40 секунд до 6 часов. Питание осуществляется от Li-pol аккумулятора, обеспечивающего до 4 часов автономной работы, или от адаптера 100-240 В.

Устройство оснащено USB-интерфейсом для подключения к ПК, встроенным Flash-диском на 120 МБ и инженерным калькулятором. Масса прибора составляет 1,5 кг, что обеспечивает его портативность. В комплект поставки может входить двухканальный дифференциальный пробник GDP-040D (опционально).

Особенности осциллографа-мультиметра GW Instek GDS-7207:

• Цифровой осциллограф, мультиметр с функцией TrendPlot;
• Автоматические и курсорные измерения;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Регистратор на 30 000 осциллограмм;
• Мультиметр с измерением напряжения, тока, сопротивления, прозвонкой цепи, проверкой диодов;
• TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
• Батарейное питание от Li-pol аккумулятора (до 4 ч);
• Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов.
