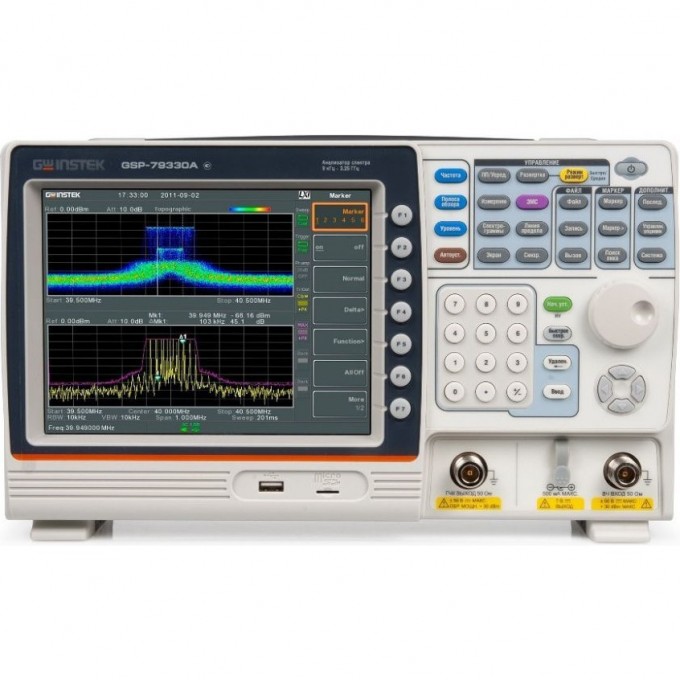

Анализатор спектра цифровой GW INSTEK с полосой пропускания 9 кГц – 3,25 ГГц для предварительных тестов ЭМС GSP-79330A

Цифровой анализатор спектра GW Instek GSP-79330A предназначен для точного измерения и анализа спектра радиочастотных сигналов. Устройство обеспечивает частотный диапазон от 9 кГц до 3,25 ГГц и полосу пропускания 800 МГц, что делает его оптимальным решением для предварительных тестов на электромагнитную совместимость (ЭМС).

Прибор оснащен TFT-экраном с разрешением 800 x 600 пикселей и диагональю 21,3 см для удобного отображения данных. Поддерживается широкий набор измерительных функций, включая P1dB, фазовый шум, ACPR, OCBW, N-dB, анализ модуляции (АМ/ЧМ/ЧМн/2-ЧМн/АМн) и измерение гармоник. Уровень собственных шумов составляет -134 дБм, а фазовый шум — -95 дБн/Гц при отстройке 100 кГц на 1 ГГц.

Анализатор спектра GW Instek GSP-79330A подходит для инженеров и специалистов, занимающихся разработкой, тестированием и отладкой электронных устройств. Он позволяет проводить предварительные измерения ЭМС с использованием специализированных фильтров (200 Гц, 9 кГц, 120 кГц, 1 МГц) и детекторов (квазипиковый, средний), что упрощает процесс сертификации продукции.

Для подключения к внешним устройствам предусмотрены интерфейсы USB, RS-232 и LAN. Дополнительные опции, такие как набор ЭМС GKT-008, 2-проводный V-образный эквивалент сети GLN-75040A и ограничитель переходных процессов GPL-5010, расширяют функциональность прибора для комплексного анализа.

• Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц);
• Детекторы ЭМС: квазипиковый и средний;
• Измерительные функции: P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник;
• Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
• Маркерные измерения, запись спектрограмм с временными метками.
