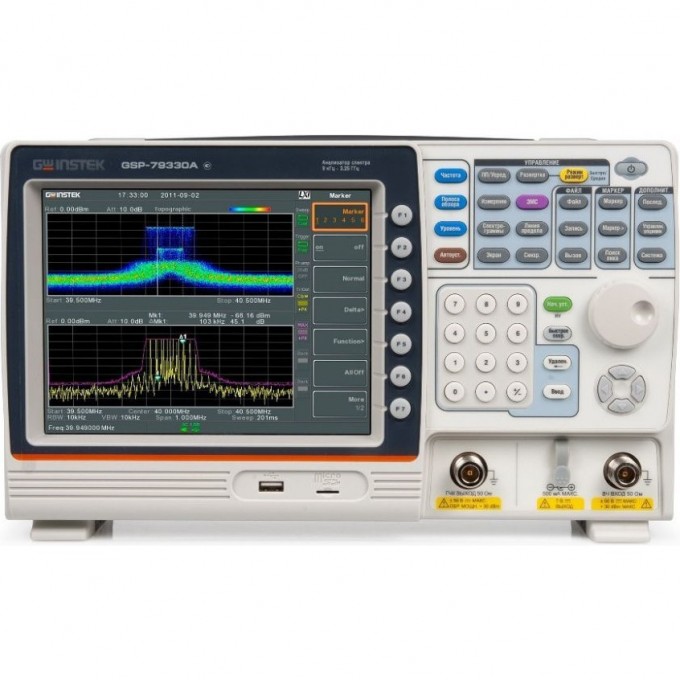

Цифровой анализатор спектра GW INSTEK с трекинг-генератором 9 кГц – 3.25 ГГц GSP-79330A-(TG)

Цифровой анализатор спектра GW Instek GSP-79330A (TG) предназначен для измерения и анализа радиочастотных сигналов в диапазоне от 9 кГц до 3.25 ГГц. Устройство оснащено встроенным трекинг-генератором, что позволяет проводить комплексные измерения характеристик различных электронных компонентов и систем. Прибор является решением для предварительных тестов на электромагнитную совместимость (ЭМС).

Анализатор спектра обладает полосой пропускания (RBW) от 1 Гц до 1 МГц и уровнем собственных шумов до -134 дБм. Максимальный измеряемый уровень составляет +30 дБм. Встроенный TFT-экран с разрешением 800 х 600 пикселей и диагональю 21.3 см обеспечивает четкое отображение результатов измерений. Для подключения к внешним устройствам предусмотрены интерфейсы USB, RS-232 и LAN.

Устройство поддерживает различные измерительные функции, включая определение точки P1dB, фазового шума, ACPR, OCBW, N-dB, дрожания фазы, мощности в канале, соотношения мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции и гармоник. Прибор оснащен детекторами ЭМС (квазипиковый и средний) и фильтрами 200 Гц, 9 кГц, 120 кГц, 1 МГц для точного предварительного тестирования на ЭМС.

Анализатор спектра GW Instek GSP-79330A (TG) подходит для использования в научно-исследовательских лабораториях, на производстве, в образовательных учреждениях и при разработке радиоэлектронной аппаратуры. Прибор зарегистрирован в Госреестре средств измерений под номером 75642-19 со сроком действия до 26.07.2029 г. Дополнительно доступны опции, такие как набор ЭМС (GKT-008), 2-проводный V-образный эквивалент сети GLN-75040A и ограничитель переходных процессов GPL-5010.

• Трекинг-генератор с диапазоном частот 100 кГц - 3.25 ГГц;
• Предварительное тестирование на ЭМС с фильтрами 200 Гц, 9 кГц, 120 кГц, 1 МГц;
• Детекторы ЭМС: квазипиковый и средний;
• Измерительные функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, соотношение мощностей в смежных каналах, TOI, CNR, CSO, CTB, измерение полосы по уровню, анализ модуляции, гармоник;
• Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
• Маркерные измерения;
• Запись спектрограмм с временными метками.
