Осциллограф двухканальный GW INSTEK GOS-6112 100 МГц 30C000171

Артикул: 30C000171

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Двухканальные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс / Дымоуловитель / Разъем RJ12

Тип -

Аналоговый

Полоса пропускания, МГц -

100

Частотный диапазон -

50 Гц…100 МГц

Режимы работы -

Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Вес -

9 кг

Входное сопротивление -

5 кОм

Характеристики -

Параметры

Канал вертикального отклонения -

Полоса пропускания

Коэф. отклонения (Коткл.) -

2 мВ/дел…5 В/дел (шаг 1-2-5)

Погрешность установки Коткл -

±3% при размере изображения 5дел

Регулировка Коткл -

Плавное перекрытие в 2,5раза

Время нарастания -

≤ 3,5нс (≤ 17,5нс при 2мВ/дел)

Входной импеданс -

1 МОм/25 пФ

Макс. входное напряжение -

400 В (DC+AСпик., до 1 кГц)

Канал горизонтального отклонения -

Коэф. развертки А (основная)

Погрешность установки Кразв -

±3% (±5% при растяжке х10)

Регулировка Кразв -

Плавное перекрытие в 2,5 раза

Синхронизация -

Источники синхронизации

Вход внешней синхронизации -

1 МОм/25 пФ

X-Y вход -

Полоса пропускания, Коэффициент отклонения 2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%), Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц

Коэффициент отклонения -

2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%)

Разность фаз X-Y -

≤ 3° в диапазоне 0…50 кГц

Z-вход -

Частотный диапазон, Чувствительность ≥5 В (макс. до 30 В DC+Acпик., до 1 кГц), Входное сопротивление 5 кОм

Чувствительность -

≥5 В (макс. до 30 В DC+Acпик., до 1 кГц)

ЭЛТ -

Размер экрана

Напряжение ускорения -

16 кВ (GOS-6013 / GOS-6103C), 12кВ (GOS-6112)

Погрешность измерения -

±3% в эффективном диапазоне

Общие данные -

Напряжение питания Потребляемая мощность

Курсорные измерения -

Разрешение 1/100 деления, Диапазон эфф. измерений По вертикали ±3 дел., по горизонтали ±4 дел., Погрешность измерения ±3% в эффективном диапазоне

Разрешение -

1/100 деления

Режимы отображения А и В -

А, В, А и В

Режимы запуска разверток -

Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации -

Связь по постоянному или переменному току, ФНЧ, ФВЧ

Уровень внеш. синхронизации -

До 400 В (DC+Acпик., до 1кГц)

Размер экрана ЭЛТ -

Напряжение ускорения 12кВ (GOS-6112)

Выход синхросигнала -

Напряжение 25мВ/дел на 50 Ом, частота 0…10 МГц

Диапазон эфф. измерений -

По вертикали ±3 дел., по горизонтали ±4 дел

Автоматические измерения (GOS-6103C) -

Частотный диапазон 50 Гц…100 МГц, Формат индикации 6 цифр, включая десятичные разряды

Формат индикации -

6 цифр, включая десятичные разряды

Коэф. развертки А (основная) -

Погрешность установки Кразв. ±3% (±5% при растяжке х10), Регулировка Кразв Плавное перекрытие в 2,5 раза

Частота дискретизации -

ОПИСАНИЕ

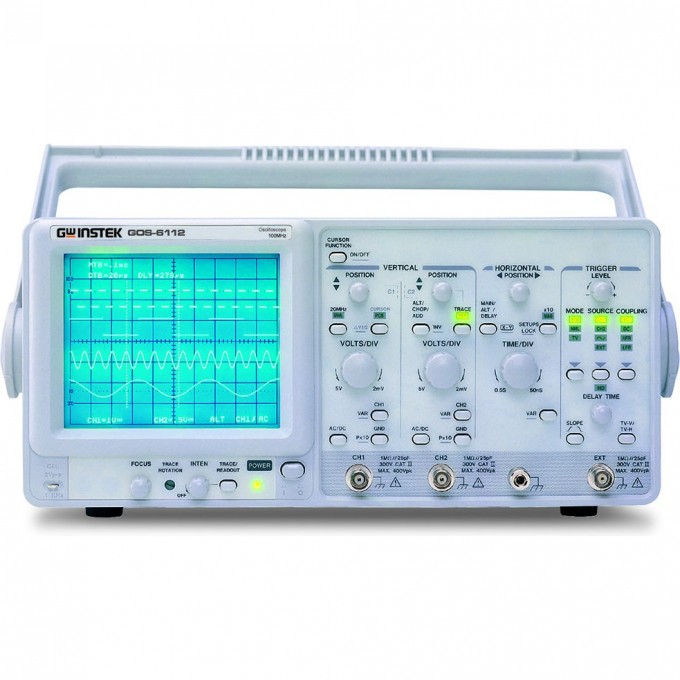

Осциллограф GW Instek GOS-6112 представляет собой двухканальный аналоговый прибор с полосой пропускания 100 МГц. Он предназначен для визуализации и анализа электрических сигналов в различных областях электроники и радиотехники. Модель GOS-6112 обеспечивает базовые функции для измерения временных и амплитудных параметров сигналов.

Прибор оснащен электронно-лучевой трубкой с напряжением ускорения 12 кВ, что обеспечивает четкое отображение осциллограмм. Коэффициент вертикального отклонения регулируется в диапазоне от 2 мВ/дел до 5 В/дел с шагом 1-2-5, а коэффициент развертки имеет погрешность ±3%. Осциллограф поддерживает различные режимы работы каналов, включая суммирование и инвертирование, а также режимы синхронизации для стабильного отображения сигналов.

GOS-6112 подходит для использования в образовательных учреждениях, ремонтных мастерских, а также для проведения лабораторных исследований и наладки электронного оборудования. Его функциональность позволяет проводить курсорные измерения с разрешением 1/100 деления и погрешностью ±3% в эффективном диапазоне.

Данная модель осциллографа GW Instek GOS-6112 снята с производства, что следует учитывать при планировании приобретения или замены оборудования.
