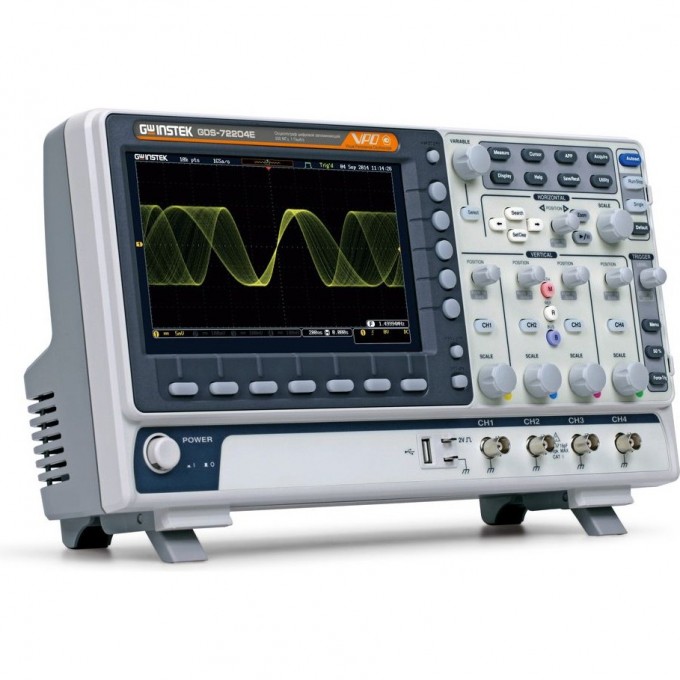

Осциллограф цифровой четырехканальный GW INSTEK 100 МГц 1 ГГц GDS-72104E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой запоминающий осциллограф GW Instek GDS-72104E предназначен для анализа электрических сигналов в различных областях электроники и радиотехники. Модель оснащена четырьмя каналами, полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Устройство обеспечивает высокую точность измерений и широкий набор функций для детального исследования сигналов.
Осциллограф GDS-72104E использует технологию VPO для визуализации сигнала, имитирующую аналоговый осциллограф, со скоростью обновления экрана до 120 000 осциллограмм в секунду. Прибор поддерживает различные режимы сбора данных, включая выборку, пиковый детектор, усреднение и интерполяцию Sin X/x. Встроенные математические функции, такие как сложение, вычитание, умножение, деление и БПФ, расширяют возможности анализа. Устройство также оснащено цифровым фильтром (ВЧ/НЧ) с ручной регулировкой и режимами растяжки окна, самописца и XY.
Данный осциллограф подходит для инженеров-разработчиков, специалистов по ремонту электроники, студентов и преподавателей. Он может использоваться в научно-исследовательских лабораториях, на производстве, в учебных заведениях для отладки схем, диагностики неисправностей, изучения форм сигналов и проведения точных измерений. Поддержка синхронизации и декодирования сигналов I2C, SPI, UART, CAN, LIN делает его универсальным инструментом для работы с различными цифровыми интерфейсами.
Осциллограф GW Instek GDS-72104E имеет внутреннюю память для сохранения 24 осциллограмм и 20 профилей настроек. Поддерживается регистрация данных до 100 часов с интервалом от 2 секунд. Прибор включен в Государственный реестр средств измерений под номером 68026-17 со сроком действия до 17.07.2027 г. Для вывода данных на печать предусмотрена поддержка PictBridge.
• Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Сбор данных: выборка, пиковый детектор, усреднение, интерполяция Sin X/x;
• Режим сегментированной памяти (до 29 000 сегментов);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• 28 видов автоматических измерений параметров, курсорные измерения;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Функция автоустановки параметров развертки, запуска;
• Функции математики: сложение, вычитание, умножение, деление;
• Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Режимы растяжки окна, самописец и XY;
• Внутренняя память: 24 осциллограммы, 20 профилей настроек;
• Синхронизация и декодирование сигналов I2C, SPI, UART, CAN, LIN;
• Регистратор данных до 100 часов, интервал регистрации от 2 с;
• Вывод данных на печать (поддержка PictBridge).
