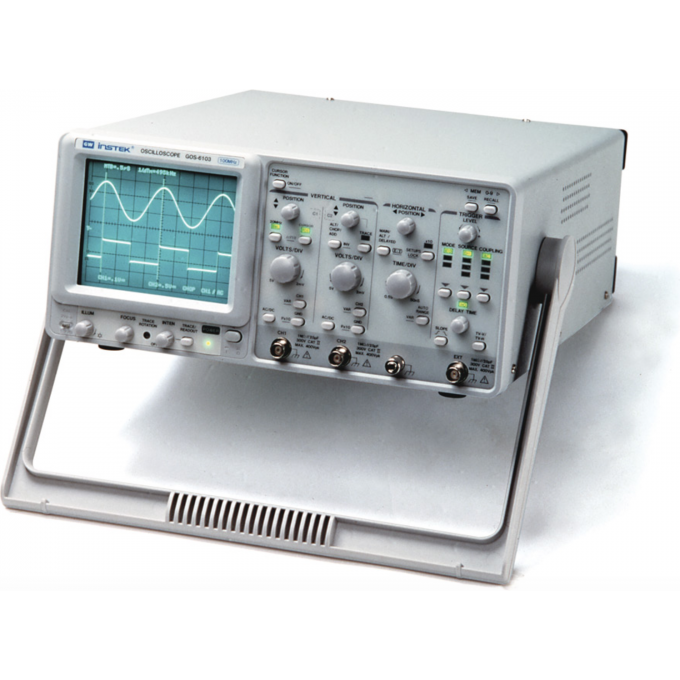

Осциллограф двухканальный GW INSTEK GOS-6103C 100 МГц 30C000170

Артикул: 30C000170

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Особенность -

Двухканальные

Количество каналов -

Напряжение, В -

230

Мощность, Вт -

175

Дополнительные возможности -

USB-интерфейс, Дымоуловитель, Разъем RJ12

Тип -

Цифровой

Полоса пропускания, МГц -

100

Частотный диапазон -

50 Гц…100 МГц

Частота -

10 Hz

Режимы работы -

Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно

Напряжение -

30 V

Напряжение питания -

100/120/220/240 В АС, 50/60 Гц

Входное сопротивление -

5 кОм

Потребляемая мощность -

90 Вт

Характеристики -

Параметры

Канал вертикального отклонения -

Полоса пропускания

Коэф. отклонения (Коткл.) -

2 мВ/дел…5 В/дел (шаг 1-2-5)

Погрешность установки Коткл -

±3% при размере изображения 5дел

Регулировка Коткл -

Плавное перекрытие в 2,5 раза

Время нарастания -

≤ 3,5нс (≤ 17,5нс при 2мВ/дел)

Входной импеданс -

1 МОм/25 пФ

Макс. входное напряжение -

400 В (DC+AСпик., до 1 кГц)

Канал горизонтального отклонения -

Коэф. развертки А (основная)

Погрешность установки Кразв -

±3% (±5% при растяжке х10)

Регулировка Кразв -

Плавное перекрытие в 2,5 раза

Синхронизация -

Источники синхронизации

Вход внешней синхронизации -

1 МОм/25 пФ

X-Y вход -

Канал 1 (X), Канал 2 (Y)

Коэффициент отклонения -

2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%)

Разность фаз X-Y -

≤ 3° в диапазоне 0…50 кГц

Z-вход -

Вход внешней модуляции

Чувствительность -

≥5 В (макс. до 30 В DC+Acпик., до 1 кГц)

ЭЛТ -

Размер экрана

Напряжение ускорения -

16 кВ

Погрешность измерения -

±3% в эффективном диапазоне

Общие данные -

Напряжение питания Потребляемая мощность Габаритные размеры Масса

Источники синхронизации -

Канал 1, канал 2, внешний, сеть

Курсорные измерения -

ΔV, ΔT, 1/ΔT

Автоматические измерения -

Vp-p, Vmax, Vmin, Vavg, Vrms, Freq, Period, Rise Time, Fall Time, +Width, -Width, Delay

Разрешение -

1/100 деления

Режимы отображения А и В -

А, В, А и В

Режимы запуска разверток -

Автоколебательный, ждущий, ТВ (кадр, строка)

Фильтры синхронизации -

Связь по постоянному или переменному току, ФНЧ, ФВЧ

Уровень внеш. синхронизации -

До 400 В (DC+Acпик., до 1кГц)

Коэффициент отклонения X-Y -

2 мВ/дел… 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%)

Размер экрана -

8х10 см

Выход синхросигнала -

Напряжение 25мВ/дел на 50 Ом, частота 0…10 МГц

Диапазон эфф. измерений -

По вертикали ±3 дел., по горизонтали ±4 дел

Автоматические измерения (GOS-6103C) -

Функции

Формат индикации -

6 цифр, включая десятичные разряды

Коэф. развертки А (основная) -

20 нс/дел…0,5 с/дел (шаг 1-2-5)

Чувствительность Z-вход -

≥5 В (макс. до 30 В DC+Acпик., до 1 кГц)

Входное сопротивление Z-вход -

5 кОм

Частота дискретизации -

4 Гц

ОПИСАНИЕ

Двухканальный осциллограф GW Instek GOS-6103C предназначен для измерения и анализа электрических сигналов. Модель обладает полосой пропускания 100 МГц и частотой дискретизации 4 Гц. Устройство позволяет работать с двумя каналами одновременно, а также в инвертированном режиме и режиме сложения каналов.

Осциллограф оснащен каналом вертикального отклонения с коэффициентом от 2 мВ/дел до 5 В/дел и погрешностью установки ±3%. Время нарастания сигнала составляет ≤ 3,5 нс. Входной импеданс прибора равен 1 МОм/25 пФ, а максимальное входное напряжение достигает 400 В. Для горизонтального отклонения предусмотрен коэффициент развертки А с погрешностью ±3%.

Прибор поддерживает различные режимы синхронизации, включая автоколебательный, ждущий и ТВ-режимы. Доступны фильтры синхронизации по постоянному или переменному току, а также ФНЧ и ФВЧ. Осциллограф имеет функции курсорных и автоматических измерений, а также X-Y и Z-входы для расширенных возможностей анализа сигналов.

GW Instek GOS-6103C является надежным инструментом для инженеров, техников и студентов, работающих с электроникой и радиотехникой. Он подходит для отладки схем, проведения лабораторных работ и диагностики электронных устройств. Обратите внимание, что данная модель снята с производства.
