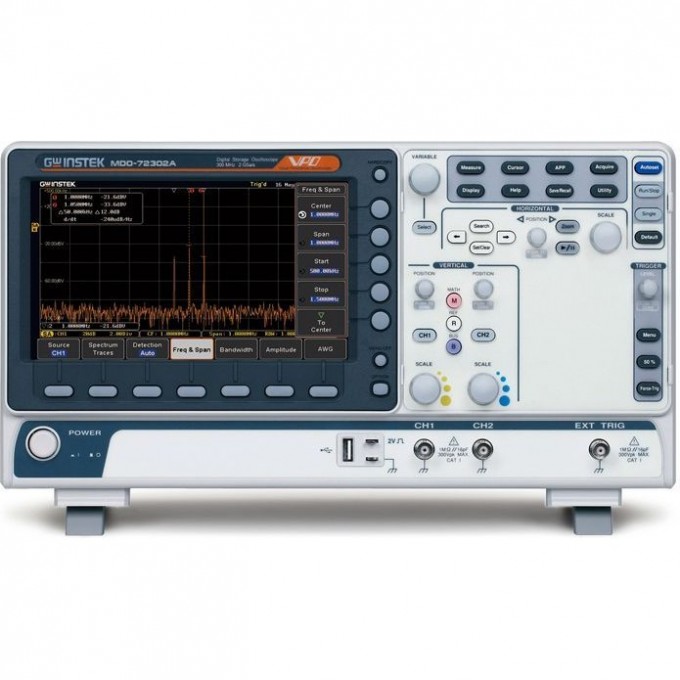

Осциллограф цифровой двухканальный GW INSTEK 200 МГц MDO-72202AG

Цифровой двухканальный осциллограф GW Instek MDO-72202AG имеет полосу пропускания 200 МГц и встроенный генератор сигналов. Прибор обеспечивает отображение сигнала с высокой точностью благодаря увеличенной скорости выборки системы сбора данных и глубине памяти на каждый канал. Расширенная полоса пропускания позволяет анализировать высокочастотные сигналы, что соответствует требованиям современных измерительных приложений.

Осциллограф оснащен технологией VPO для визуализации сигнала в режиме аналогового осциллографа со скоростью обновления экрана 120 000 осц./с. Встроенный анализатор спектра работает в диапазоне от 1 кГц до 1 ГГц с перестройкой фильтров полосы пропускания ПЧ от 1 Гц до 1 МГц и уровнем собственных шумов -90 дБм. Прибор также включает встроенный генератор СПФ с двумя каналами до 25 МГц, 13 формами сигналов, ЦАП 14 бит и дискретизацией 200 МГц.

Функциональность прибора расширена за счет режима анализа частотных характеристик FRA-bode plot (ЛАФЧХ - диаграммы Боде), частотного анализа (БПФ) на участке 1 МБ, а также цифрового фильтра (ВЧ/НЧ) с ручной регулировкой. Осциллограф поддерживает синхронизацию и декодирование шин I2C, UART (RS232/422/485), CAN/LIN. Встроенный регистратор данных позволяет записывать до 1000 часов информации (32 МБ, минимальный интервал выборки 2 с).

Модель MDO-72202AG поставляется с пассивными пробниками, шнуром питания, инструкцией по эксплуатации и программированию на CD, а также двумя кабелями GTL-110 BNC-BNC. Прибор внесен в Госреестр СИ под номером 83463-21 со сроком действия до 25.10.2026 г.

• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана 120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Анализатор спектра: 1 кГц ~ 1 ГГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ 1 Гц ~ 1 МГц, уровень собственных шумов -90 дБм (тип.);
• Встроенный генератор СПФ: 2 канала (до 25 МГц), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц;
• Режим анализа частотных характеристик FRA-bode plot (ЛАФЧХ - диаграммы Боде);
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Синхронизация и декодирование шин I2C, UART (RS232/422/485), CAN/LIN;
• Регистратор данных до 1000 ч (32 МБ, мин. интервал выборки 2 с);
• Сегментированная память (29 000 сегментов, межсегментное время – 0,41 мкс).
