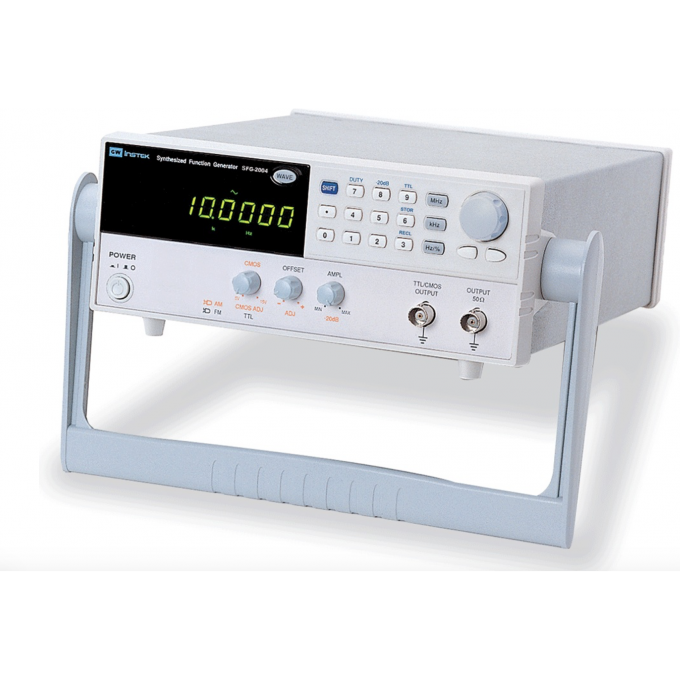

Генератор сигналов специальной формы GW INSTEK 0.1 Гц - 10 МГц SFG-2004

Генератор сигналов специальной формы GW Instek SFG-2004 предназначен для формирования различных видов сигналов в диапазоне частот от 0.1 Гц до 10 МГц. Устройство снято с производства, но продолжает использоваться в различных областях, где требуется точное воспроизведение сигналов. Модель SFG-2004 является цифровым генератором с одним каналом и частотой дискретизации 4 МГц.

Прибор способен генерировать синусоидальные, треугольные, пилообразные и прямоугольные сигналы. Предусмотрена возможность регулировки асимметрии формы сигнала и добавления постоянного смещения. Для точной настройки амплитуды сигнала генератор оснащен 2-ступенчатым аттенюатором с плавной регулировкой. Устройство поддерживает функцию внешнего управления частотой и имеет регулируемый ТТЛ/КМОП-выход.

Генератор GW Instek SFG-2004 оснащен цифровым дисплеем и встроенным 6-разрядным частотомером, позволяющим измерять внутреннюю и внешнюю частоту. Эти функции делают его пригодным для использования в образовательных учреждениях, научно-исследовательских лабораториях и на производстве, где требуется тестирование электронных схем и систем.

Модель SFG-2004 не поддерживает линейное/логарифмическое свипирование и внутреннюю/внешнюю АМ/ЧМ-модуляцию, которые доступны в моделях SFG-2104, 2107, 2110. Несмотря на это, его базовый функционал остается востребованным для широкого круга задач. Дополнительные возможности включают USB-интерфейс, дымоуловитель и разъем RJ12, что расширяет его применимость.

• Форма сигнала: синус, треугольник, пила, прямоугольник;
• Регулировка асимметрии формы сигнала;
• Добавление постоянного смещения;
• 2-ступенчатый аттенюатор (-20дБ x 2) с плавной регулировкой;
• Функция внешнего управления частотой;
• Регулируемый ТТЛ/КМОП-выход;
• Цифровой дисплей, встроенный 6-разрядный частотомер для измерения внутр./внешн. частоты.
