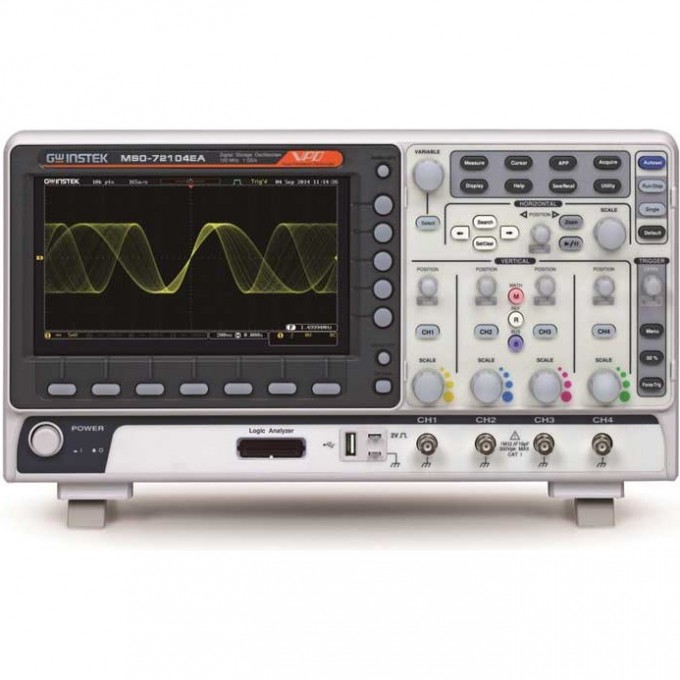

Осциллограф цифровой четырехканальный GW INSTEK 70 МГц 1 ГГц MSO-72074E

Цифровой осциллограф GW Instek MSO-72074E — это четырехканальное устройство смешанных сигналов с полосой пропускания 70 МГц и максимальной частотой дискретизации 1 ГГц. Прибор предназначен для анализа электрических сигналов в различных областях электроники и инженерии. Он оборудован 8-битным аналого-цифровым преобразователем и имеет максимальный объем памяти 10 МБ, что позволяет сохранять и анализировать длительные последовательности данных.

Осциллограф MSO-72074E оснащен 16 логическими каналами и поддерживает технологию VPO для визуализации сигналов, аналогичной аналоговым осциллографам, с частотой обновления 120 000 осц./с. Устройство включает режим «Поисковая машина» для обнаружения событий по заданным критериям и функцию частотного анализа (БПФ) на участке 1 МБ. Также предусмотрен цифровой фильтр (ВЧ/НЧ) с ручной регулировкой и возможность синхронизации и декодирования сигналов I2C, SPI, UART (RS232/422/485), CAN/LIN.

Прибор имеет сопротивление входа 1 МОм и оснащен TFT-дисплеем с диагональю 20 см и разрешением 800х480 пикселей для удобного отображения осциллограмм. Интерфейсы USB и LAN обеспечивают гибкие возможности подключения к внешним устройствам и сетям. Осциллограф может использоваться для отладки электронных схем, тестирования компонентов и проведения измерений в научно-исследовательских лабораториях, образовательных учреждениях и промышленных предприятиях.

Дополнительно осциллограф MSO-72074E функционирует как регистратор данных, способный записывать до 1000 часов информации (32 МБ) с минимальным интервалом выборки 0,5 секунды. Устройство внесено в Госреестр средств измерений под номером №68026-17 со сроком действия до 17.07.2027 г.

• Технология VPO визуализации аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Логический анализатор, синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/LIN);
• Регистратор данных до 1000 ч (32 МБ, мин. интервал выборки 0,5 с).
