Модуль логического анализатора GW INSTEK DSLA DS2-16LA

Модуль логического анализатора GW Instek DS2-16LA предназначен для расширения функциональности осциллографов серии GDS-72000. Устройство обеспечивает 16 каналов для анализа цифровых сигналов, что позволяет проводить комплексную диагностику и отладку электронных схем. Модуль разработан для интеграции с совместимыми осциллографами, превращая их в полноценные системы для измерения и анализа логических данных.

Модуль DS2-16LA характеризуется частотой дискретизации 4 Гвыб/с и полосой пропускания 800 МГц, что обеспечивает высокую точность захвата и анализа быстрых цифровых сигналов. В комплекте поставляется карта GLA-16 для установки в осциллограф и логический пробник GTL-16LA, что упрощает подключение и начало работы. Наличие USB-интерфейса расширяет возможности подключения и передачи данных.

Данный модуль будет полезен инженерам-разработчикам, специалистам по отладке встраиваемых систем, а также студентам и преподавателям, занимающимся изучением цифровой электроники. Он позволяет визуализировать временные диаграммы логических сигналов, выявлять ошибки в протоколах обмена данными и анализировать поведение цифровых устройств в различных режимах работы.

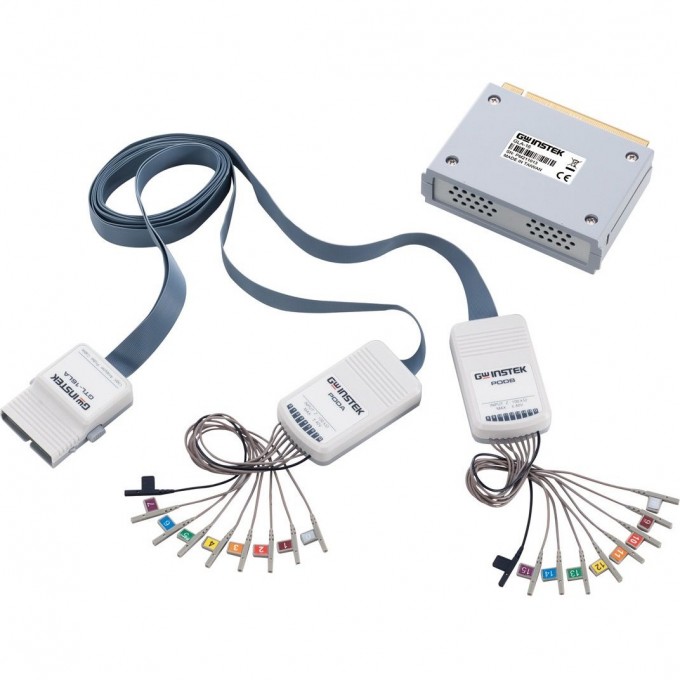

Комплект поставки включает модуль логического анализатора GW Instek DS2-16LA, карту для установки в осциллограф GLA-16 и логический пробник GTL-16LA. Дополнительные возможности включают USB-интерфейс и разъем RJ12, что расширяет функционал устройства.
