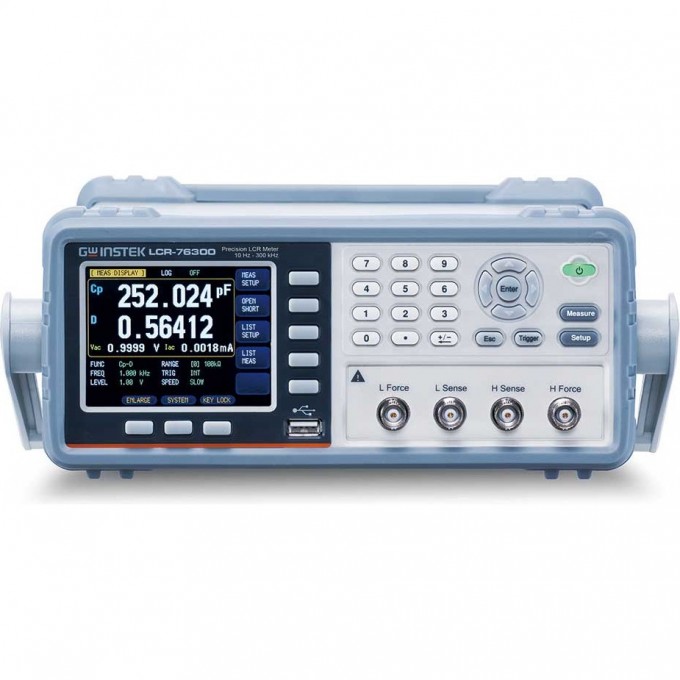

Измеритель LCR GW INSTEK LCR-76000 LCR-76002

Измеритель LCR GW Instek LCR-76000 представляет собой цифровой прибор для точного определения параметров электронных компонентов. Устройство позволяет измерять 16 различных параметров, включая комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность и фазовый сдвиг. Базовая погрешность измерений составляет 0,05%.

Прибор работает в диапазоне частот тест-сигнала от 10 Гц до 2 кГц с возможностью плавной установки частоты. Диапазон измерения электрического сопротивления составляет от 0,01 мОм до 100 МОм, электрической емкости — от 0,01 нФ до 10 Ф, а индуктивности — от 0,01 мГн до 10 кГн. Уровень тест-сигнала регулируется от 10 мВ до 2 В и от 100 мкА до 20 мА. Измеритель поддерживает параллельную и последовательную схемы замещения, а также режим полярных координат.

GW Instek LCR-76000 оснащен большим графическим ЖК-дисплеем с разрешением 6 разрядов и удобным одноуровневым пользовательским интерфейсом. Предусмотрены широкие функциональные возможности для сбора, анализа, отображения и хранения информации, включая режим усреднения значений и допусковый тест (Pass/Fail). Устройство имеет USB-интерфейс на передней панели для подключения флеш-накопителей, а также интерфейсы RS-232 (SCPI) и Handler для интеграции в автоматизированные системы.

Прибор внесен в Госреестр средств измерений под номером №71516-18 со сроком действия до 15.06.2029 г. Для расширения функциональности доступны дополнительные измерительные аксессуары, такие как съемные адаптеры и опции внешнего смещения (постоянное напряжение ±45 В, ток ±2,5A). Штатное программное обеспечение позволяет отображать графики измеряемых параметров на внешнем ПК.

• Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (DCR), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
• Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстрый/ средний/ медленный);
• Параллельная/ последовательная схема замещения;
• Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
• Функции сбора, анализа, отображения и хранения информации;
• Режим усреднения значения (1, 2, 4, 8, 16, 32, 64, 128, 256);
• Допусковый тест (Pass/Fail) в режимах: «абсолютное значение/Δ-измерение/%»;
• Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»);
• Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО);
• Большой графический ЖК-дисплей, разрешение 6 разрядов;
• Удобный одноуровневый пользовательский интерфейс;
• Дополнительные измерительные аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (постоянное напряжение ±45 В, ток ±2,5A /Bias box);
• Разъем USB на передней панели для подключения флешки;
• Интерфейсы: RS-232 (SCPI), Handler (сортировщик);
• Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).
