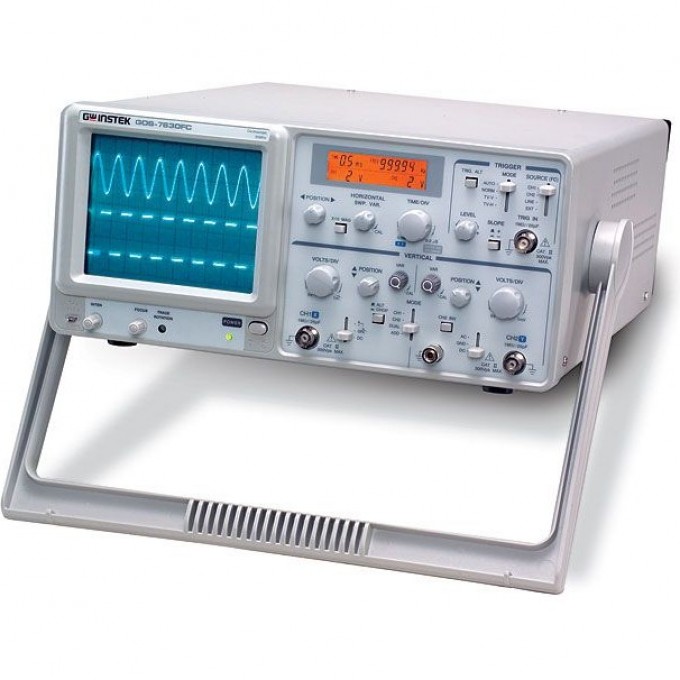

Аналоговый двухканальный осциллограф GW INSTEK 30 МГц GOS-7630FC
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Аналоговый двухканальный осциллограф GW Instek GOS-7630FC предназначен для измерения и анализа электрических сигналов. Модель обладает полосой пропускания 30 МГц и оснащена ЭЛТ-дисплеем размером 8х10 делений. Устройство подходит для использования в лабораторных условиях, при разработке и отладке электронных схем, а также в образовательных целях.
Прибор имеет коэффициент вертикального отклонения от 5 мВ/дел до 5 В/дел с шагом 1-2-5 и регулировкой с плавным перекрытием в 2,5 раза. Время нарастания составляет не более 11,7 нс (до 50 нс при 1 мВ/дел, 2 мВ/дел). Входной импеданс составляет 1 МОм/25 пФ, а максимальное входное напряжение — 300 В (DC+ACпик., до 1 кГц). Осциллограф поддерживает различные режимы работы, включая каналы 1, 2, 1+2, а также прерывистый или поочередный режим для двух каналов.
Канал горизонтального отклонения характеризуется коэффициентом развертки от 0,2 мкс/дел до 0,5 с/дел с погрешностью ±3%. Устройство оснащено встроенным 5-разрядным частотомером с диапазоном измерений от 50 Гц до 30 МГц и погрешностью ±0,02% в диапазоне 1 кГц – 30 МГц. Поддерживаются режимы синхронизации: автоколебательный, ждущий, ТВ (кадр, строка).
Осциллограф GW Instek GOS-7630FC имеет габаритные размеры 310 × 150 × 455 мм и массу 8,2 кг. Температура хранения составляет от -10 до +70 °C при влажности не более 70%. Напряжение питания составляет 230 В. Устройство оснащено ЖК-индикатором для отображения коэффициента отклонения, коэффициента развертки и частоты.
• Встроенный 5-разрядный частотомер;
• ЖК-индикатор для отображения коэффициента отклонения, коэффициента развертки, частоты;
• ТВ синхронизация;
• Модуляция яркости луча (Z-вход);
• Автоустановка коэффициента развертки.
