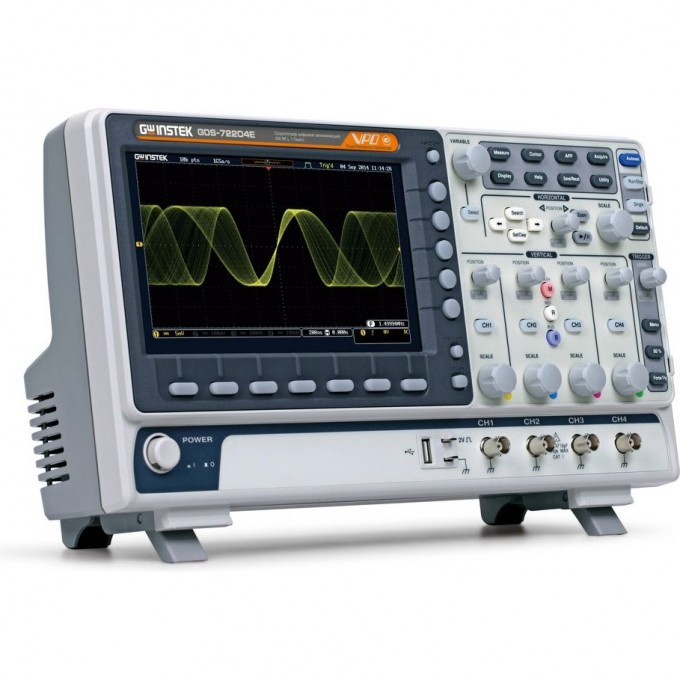

Осциллограф цифровой двухканальный GW INSTEK 100 МГц 1 ГГц GDS-72102E
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Цифровой запоминающий осциллограф GW Instek GDS-72102E предназначен для анализа электрических сигналов в различных областях электроники и радиотехники. Модель оснащена двумя каналами, полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Устройство поддерживает технологию VPO, которая позволяет визуализировать сигналы со скоростью обновления экрана до 120 000 осциллограмм в секунду, обеспечивая захват редких событий.
Осциллограф GDS-72102E имеет максимальный объем памяти 10 МБ и 8-битное разрешение АЦП. Входное сопротивление составляет 1 МОм с погрешностью ±2% и входной емкостью 16 пФ. Максимальное входное напряжение достигает 300 В (DC+AC пик). Прибор поддерживает различные математические функции, включая сложение, вычитание, умножение, деление, а также встроенный редактор формул и БПФ на участке 1 МБ.
Устройство оснащено 20-сантиметровым TFT-дисплеем с разрешением 800x480 пикселей. Поддерживаются интерфейсы USB и LAN для подключения к внешним устройствам и передачи данных. Осциллограф предлагает широкий спектр режимов работы, включая основной, задержанный, ZOOM окна, самописец и X-Y. Доступны различные режимы запуска развертки, такие как автоколебательный, ждущий, однократный, ТВ, а также запуск по фронту, ранту, длительности импульса и событию.
Модель GDS-72102E внесена в Государственный реестр средств измерений под номером №68026-17 со сроком действия до 17.07.2027 г. Прибор имеет внутреннюю память для записи 24 осциллограмм и сохранения 20 профилей настроек. Напряжение питания составляет 100-240 В, 48-63 Гц с автоматическим выбором диапазона.
• Технология VPO для визуализации сигнала в режиме аналогового осциллографа (скорость обновления экрана до 120 000 осц./с);
• Автоматические и курсорные измерения;
• Режимы растяжки, самописца и XY;
• Синхронизация по длительности импульса и ТВ;
• Математические функции и БПФ;
• Цифровые фильтры;
• Режим сегментированной памяти (до 29 000 сегментов);
• Режим «Поисковая машина»;
• Декодирование сигналов;
• Память на 24 осциллограммы и 20 профилей;
• Регистратор данных до 100 часов;
• Вывод данных на печать (поддержка PictBridge).
