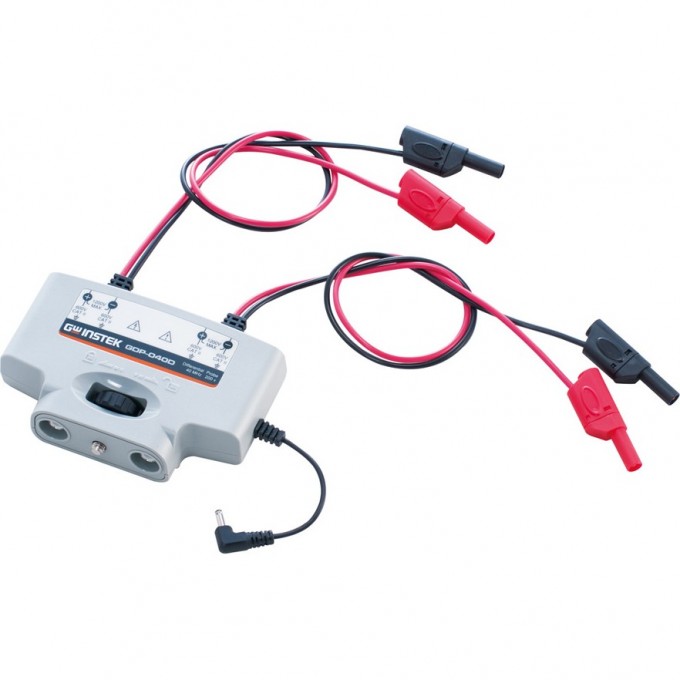

Дифференциальный пробник GW INSTEK для осциллографов GDS-7200/GDS-7300 GDP-040D

Дифференциальный пробник GW Instek GDP-040D предназначен для работы с осциллографами-мультиметрами серий GDS-7200 и GDS-7300. Устройство обеспечивает полосу пропускания 40 МГц и способно измерять напряжение до 600 Впик-пик как в дифференциальном режиме (кат III), так и в режиме с общей землей. Коэффициент ослабления составляет 200.

Пробник характеризуется входным сопротивлением 2 МОм в дифференциальном режиме и 1 МОм в режиме с общей землей. Входная емкость составляет 15 пФ для дифференциального режима и 7 пФ для режима с общей землей. Время нарастания сигнала прибора равно 8,75 нс, что позволяет точно фиксировать быстрые изменения.

Питание GDP-040D осуществляется от осциллографа (5 В DC) через специальные разъемы моделей GDS-7200 или GDS-7300. Это обеспечивает удобство использования без необходимости применения внешних источников питания. Пробник предназначен для специалистов, работающих с высокочастотными сигналами и требующих точных дифференциальных измерений.

Устройство является двухканальным, что расширяет возможности анализа сигналов. Его конструкция обеспечивает надежное и стабильное подключение к измерительному оборудованию GW Instek, гарантируя точность и повторяемость результатов измерений в лабораторных и производственных условиях.
