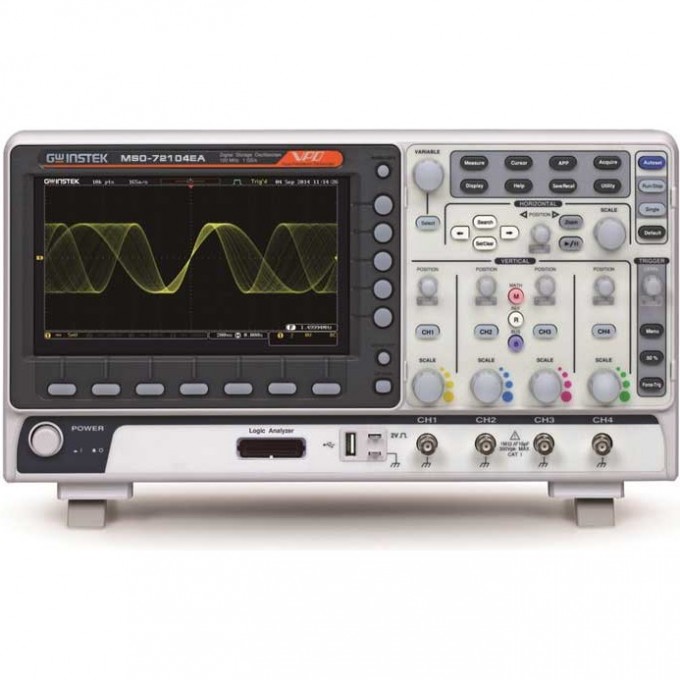

Осциллограф цифровой смешанных сигналов GW INSTEK 4 канала 100 МГц MSO-72104E

Цифровой осциллограф смешанных сигналов GW Instek MSO-72104E предназначен для анализа электронных сигналов. Модель оснащена 4 аналоговыми каналами и 16 логическими каналами, что позволяет одновременно исследовать как аналоговые, так и цифровые сигналы. Полоса пропускания составляет 100 МГц, а максимальная частота дискретизации — 1 ГГц. Устройство имеет глубину памяти 10 МБ на канал, что обеспечивает длительную запись сигналов.

Осциллограф MSO-72104E поддерживает технологию VPO для визуализации аналогового осциллографа со скоростью 120 000 осц./с, что улучшает отображение редких событий. Встроенный логический анализатор позволяет синхронизировать и декодировать сигналы по протоколам I2C, SPI, UART (RS232/422/485), CAN/LIN. Прибор оснащен функцией «Поисковая машина» для быстрого нахождения событий по заданным условиям и цифровым фильтром (ВЧ/НЧ) с ручной регулировкой.

Устройство подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также для разработки и отладки электронных систем. Осциллограф позволяет проводить частотный анализ (БПФ) на участке 1 МБ и функционирует как регистратор данных с возможностью записи до 1000 часов при минимальном интервале выборки 0,5 с. Прибор оснащен TFT-дисплеем диагональю 20 см с разрешением 800х480 пикселей и поддерживает подключение через USB и LAN интерфейсы.

Осциллограф GW Instek MSO-72104E включен в Госреестр средств измерений под номером №68026-17, срок действия которого истекает 17.07.2027 г. В комплект поставки входят: осциллограф, шнур питания, инструкция по эксплуатации, инструкция по программированию на CD, 4 пассивных пробника, логический пробник GTL-16E и комплект микрозажимов GCP-201 (25 шт.).

• Технология VPO визуализации аналогового осциллографа (120 000 осц./с);
• Режим «Поисковая машина» для поиска событий по заданным условиям;
• Частотный анализ (БПФ) на участке 1 МБ (с.к.з./дБ);
• Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой;
• Логический анализатор, синхронизация и декодирование сигналов (I2C, SPI, UART(RS232/422/485), CAN/LIN);
• Регистратор данных до 1000 ч (32 М, мин. интервал выборки 0,5 с).
