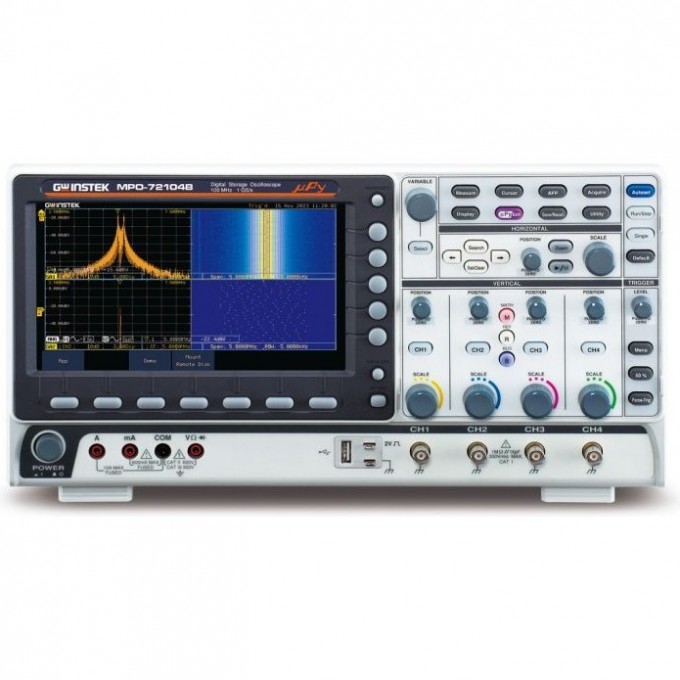

Осциллограф цифровой четырехканальный GW INSTEK 100 МГц MPO-72104B

Цифровой четырехканальный осциллограф GW Instek MPO-72104B с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц предназначен для широкого спектра измерительных задач. Устройство оснащено 8-битным АЦП и имеет максимальный объем памяти 10 МБ, что обеспечивает детальный анализ сигналов. Интегрированный дисплей TFT с разрешением 800х480 пикселей (WVGA) предоставляет четкое отображение осциллограмм.

Осциллограф MPO-72104B объединяет в себе функционал «5 в 1», включая анализатор спектра, генератор сигналов произвольной формы (СПФ), мультиметр и источник питания. Поддерживается синхронизация и декодирование различных шин, таких как UART, I2C, SPI, CAN, LIN, CAN-FD, USB2.0. Частота обновления экрана составляет 120 000 осциллограмм в секунду, что позволяет эффективно наблюдать за динамическими процессами.

Прибор обладает расширенными возможностями для анализа и отладки, включая режим «Поисковая машина» для поиска событий по заданным условиям, 38 видов измерений и сегментированную память на 29 000 сегментов. Встроенный генератор СПФ имеет два канала с частотой до 25 МГц и 14 формами сигналов. Мультиметр поддерживает измерения напряжения, тока, сопротивления, а также прозвонку и тест диодов.

Интерфейсы USB2.0 (Host/Device) и LAN обеспечивают гибкие возможности подключения и удаленного управления. Осциллограф также включает встроенный источник питания с двумя регулируемыми каналами. Устройство подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также для разработки и отладки электронных устройств.

• В оболочку внедрен язык программирования Python – базовая версия с поддержкой обработки данных и осциллограмм до 1 000 точек;
• Частота обновления экрана 120 000 осц./с;
• Режим «Поисковая машина» для поиска событий по заданным условиям, 38 видов измерений;
• Сегментированная память (29 000 сегментов, захват осциллограмм с разрешением 4 нс);
• Синхронизация и декодирование шин UART, I2C, SPI, CAN, LIN, CAN-FD, USB2.0;
• Анализатор спектра 1 кГц ~ 500 МГц (измерения в дБм, дБВольтс.к.з., лин.с.к.з.), перестройка фильтров полосы пропускания ПЧ 1 Гц ~ 500 кГц, уровень собственных шумов -90 дБм (тип.);
• Встроенный генератор СПФ (2 канала, до 25 МГц/синус), 14 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц, амплитуда 10 мВ - 2.5 Вп-п (50 Ω);
• Встроенный мультиметр (DCV/ ACV, DCA/ ACA, сопротивление, прозвонка, тест диодов, температура) - до 1 000 Впост/ ~700 В, до 10 А, до 5 МОм, до 1 000 °С, базовая погрешность 0.1 % (DCV), максимальная индикация «5.000»;
• Встроенный источник питания 2 регулируемых канала (5 В/1 A, 10 В/0.5 A, 20 В/0.25 A), максимальное разрешение 0.1 В;
• Допусковый контроль, даталоггер (до 1 000 ч), фильтры, режим ЛАФЧХ -диаграммы Боде.
