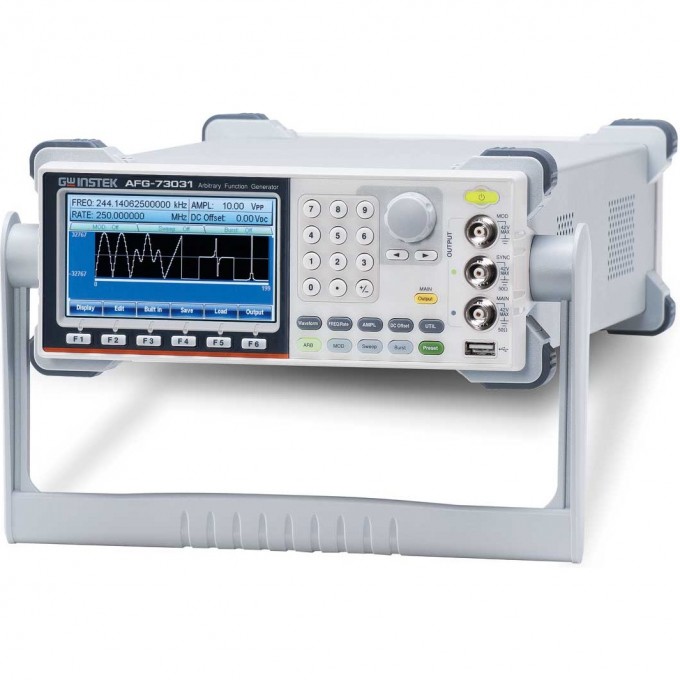

Генератор сигналов специальной формы GW INSTEK 2 канала 1 мкГц-30 МГц AFG-73031

Генератор сигналов специальной формы GW Instek AFG-73031 представляет собой двухканальное устройство, предназначенное для формирования сигналов в диапазоне от 1 мкГц до 30 МГц. Прибор поддерживает прямой цифровой синтез с разрешением по частоте 1 мкГц. Устройство оснащено 16-битным ЦАП и памятью 8 МБ для хранения сигналов специальной формы. Частота дискретизации составляет 4 Гвыб/с.

Генератор способен генерировать 6 видов стандартных сигналов и до 65 видов произвольных форм сигнала с дискретизацией до 250 МГц. Предусмотрена возможность редактирования сигналов специальной формы непосредственно на устройстве без подключения к персональному компьютеру. Прибор поддерживает различные виды модуляции, включая АМ, ЧМ, ФМ, ШИМ и ЧМн, а также функции ГКЧ и BURST пакетный режим.

Устройство оснащено TFT-экраном с разрешением 480 x 272 пикселей и диагональю 11 см для отображения параметров и форм сигналов. Для подключения к внешним устройствам предусмотрены интерфейсы USB и LAN. Генератор может быть объединен с другими устройствами для создания до 6 синфазных каналов, а также позволяет реконструировать внешние сигналы.

GW Instek AFG-73031 внесен в Госреестр средств измерений под номером 78131-20 со сроком действия до 27.04.2025 г. В комплектацию может входить комплект для монтажа в 19-дюймовую стойку (GRA-432) и опция термостатированного опорного генератора (Опция 101), предназначенная для повышения стабильности частоты.

• Возможность каскадного подключения с лабораторным источником питания постоянного тока для достижения выходного напряжения до +42 В или -42 В;
• Прямой цифровой синтез с разрешением по частоте 1 мкГц;
• Генерация 6 стандартных и 65 произвольных форм сигнала с дискретизацией до 250 МГц;
• Редактирование сигналов специальной формы без подключения к ПК;
• Возможность объединения до 6 генераторов для создания синфазных каналов;
• Функция реконструкции внешних сигналов;
• Программное обеспечение для формирования сигналов произвольной формы.
