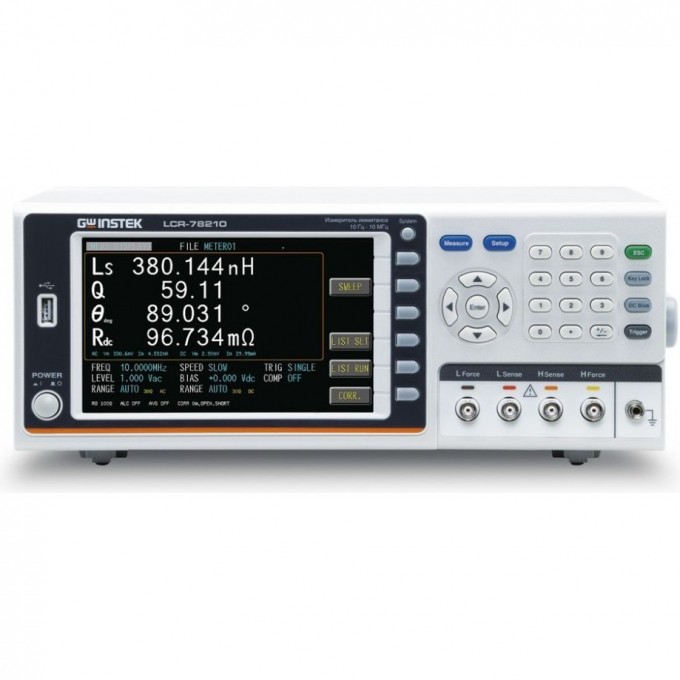

Измеритель иммитанса GW INSTEK LCR-78210

Измеритель иммитанса GW Instek LCR-78210 предназначен для точного измерения электрического сопротивления, емкости и индуктивности. Прибор обеспечивает непрерывное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD) в широком диапазоне частот от 10 Гц до 10 МГц. Базовая погрешность измерений составляет 0,08%, что обеспечивает высокую точность получаемых данных.

Устройство оснащено цветным графическим ЖК-дисплеем (800х480 пикселей, диагональ 18 см) с возможностью одновременного вывода до четырех параметров. Поддерживаются три типа калибровки (КЗ/ХХ/Нагрузка) с функцией компенсации. Присутствует функция динамического анализа с графическим отображением двух кривых одновременно и табличным представлением данных (8 параметров х 15 шагов). Функция развертки позволяет проводить измерения по 267 точкам.

Измеритель LCR-78210 поддерживает параллельную и последовательную схемы измерений, а также допусковый тест (Pass/Fail). Прибор имеет источник внутреннего постоянного смещения ±12 В и переключаемый выходной импеданс 25 Ом/100 Ом. Для сохранения данных предусмотрена внутренняя память на 99 профилей настройки и 48 программ тестирования, а также поддержка внешнего USB-флэш диска объемом до 128 ГБ. Максимальное быстродействие составляет 2,5 мс (400 измерений в секунду).

Интерфейсы подключения включают GPIB, LAN, RS-232 и два USB-порта, что обеспечивает гибкость в интеграции прибора в измерительные системы. В комплект поставки входят измеритель LCR LCR-78210, шнур питания, 4-х проводный измерительный щуп с двумя крокодилами LCR-06B, инструкция по эксплуатации и ПО на CD, а также инструкция по безопасности.

• Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD);
• Три типа калибровки (КЗ/ХХ/Нагрузка), компенсация;
• Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов);
• Функция развертки при измерении параметра (до 267 точек);
• Автомасштабирование шкалы, цифровая растяжка;
• Параллельная/последовательная схема измерений;
• Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В;
• Переключение выходного импеданса - 25 Ом/ 100 Ом;
• Внутренняя память (запись/вызов) 99 профилей настройки/48 программ тестирования;
• Внешний USB-флэш диск (до 128 ГБ);
• Максимальное быстродействие до 2,5 мс (400 изм/с);
• Цветной графический ЖК-дисплей (6 разрядов, 800480, диаг. 18 см) – одновременный вывод до 4-х параметров.
