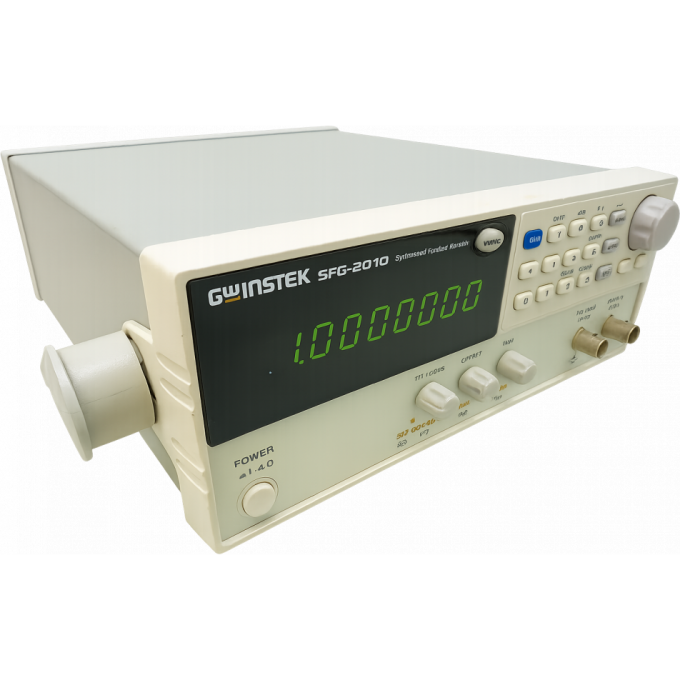

Генератор сигналов специальной формы GW INSTEK SFG-2010

Генератор сигналов специальной формы GW Instek SFG-2010 предназначен для формирования различных видов сигналов в диапазоне частот от 0,1 Гц до 10 МГц. Устройство позволяет генерировать синусоидальные, треугольные, пилообразные и прямоугольные сигналы. Модель оснащена одним каналом и цифровым дисплеем для отображения параметров.

Прибор обладает функцией регулировки асимметрии формы сигнала и возможностью добавления постоянного смещения. Встроенный 2-ступенчатый аттенюатор (-20 дБ x 2) обеспечивает плавную регулировку уровня выходного сигнала. Генератор поддерживает внешнее управление частотой и имеет регулируемый ТТЛ/КМОП-выход. Встроенный 6-разрядный частотомер позволяет измерять внутреннюю и внешнюю частоту.

Данный генератор сигналов подходит для использования в научно-исследовательских лабораториях, образовательных учреждениях, а также при разработке и тестировании электронных устройств, где требуется точное формирование различных сигналов. Он может применяться для проверки частотных характеристик оборудования, калибровки измерительных приборов и симуляции различных рабочих условий.

Для моделей SFG-2104, SFG-2107, SFG-2110 предусмотрены функции линейного/логарифмического свипирования и внутренней/внешней АМ/ЧМ-модуляции. Устройство имеет USB-интерфейс для подключения к компьютеру, что расширяет возможности управления и анализа.

• Форма сигнала: синус, треугольник, пила, прямоугольник;
• Регулировка асимметрии формы сигнала;
• Добавление постоянного смещения;
• 2-ступенчатый аттенюатор (-20дБ x 2) с плавной регулировкой;
• Функция внешнего управления частотой;
• Регулируемый ТТЛ/КМОП-выход;
• Цифровой дисплей, встроенный 6-разрядный частотомер для измерения внутренней/внешней частоты;
• Линейное/логарифмическое свипирование, внутренняя/внешняя АМ/ЧМ-модуляция (для моделей SFG-2104, 2107, 2110).
